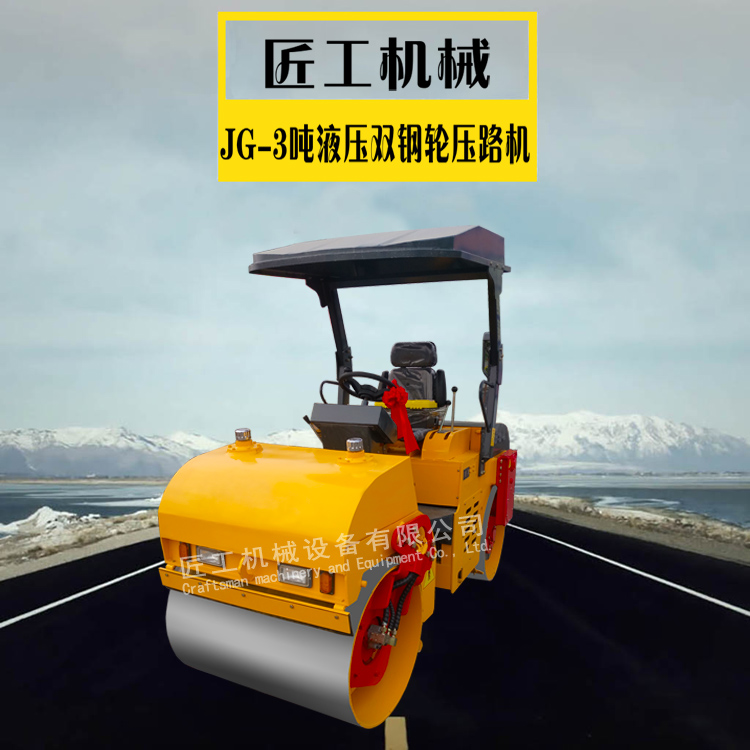

JG-3T液壓壓路機
JG-3T液壓振動壓路機是一種輕型壓實機械，適用于溝槽、道路、體育場地修筑工地路面壓實平整工作。
該機主要由鉸接式車架、振動輪、轉向輪、動力裝置、傳動裝置、液壓系統、操縱機構和電器系統等主要部分組成。
產品特點：
- 前輪系鉸接式振動輪，可操縱壓路機的運行方向，前輪向左右兩側轉彎的最大轉向角達±30度，前后車架擺動角為±10度，能根據道路的崎嶇不平情況自動調整壓路機的平衡位置。
- 后輪系驅動輪，通過側傳動箱體與變速箱相連，振動系統由液壓泵、液壓馬達、電磁閥等組成，通過電磁閥控制，操作靈活方便。振動輪與車架之間裝有減振器，隔絕振動輪的振動傳遞到車架上，以使駕駛員操作舒適。
- 壓路機的動力裝置為國內知名品牌柴油發動機，安裝在后車架上，柴油機和后車架之間裝有減振器，隔離柴油機的振動傳遞到車架，柴油機的動力從左邊輸出傳遞到變速箱以及雙聯泵，以提供相應的機械性能和液壓性能來維持系統工作。
- 變速箱位于后車架的左側，它包括變速機構、換向機構、制動器三部分，使壓路機獲得前進、后退各三檔不同的速度以及實現整機的行駛制動和停車制動。
- 液壓系統上裝有測壓點，便于及時掌握和調整系統壓力，轉向采用全液壓轉向器，使轉向操縱輕便靈活。
- 電器系統裝有照明設備，便于在霧天或夜間作業，壓路機的前后輪均裝有刮泥板與灑水裝置，作業時可以保持輪面清潔。防翻架為標準配置，安全起見不允許自動拆下。
產品參數：
|
產品型號 |
JG-3T液壓壓路機 |
|
發動機型號 |
ZN390 |
|
形式 |
立式水冷四沖程 |
|
功率 |
22kw |
|
激振力 |
55KN |
|
振動頻率 |
50HZ |
|
理論振幅 |
0.5mm |
|
爬坡能力 |
30% |
|
震動輪寬度 |
1090mm |
|
振動輪直徑 |
780mm |
|
壓實速度：一檔 |
2.4km/h |
|
壓實速度：二檔 |
5.0km/h |
|
壓實速度：三檔 |
7.8km/h |
|
驅動力靜線載荷 |
153N/cm |
|
振動輪靜線載荷 |
120N/cm |
|
外形尺寸（長*寬*高） |
2880*1275*2650mm |
|
工作質量 |
3030kg |
